在电子工程的浩瀚海洋中，有些电路结构简单得令人发指，RC 电路（电阻-电容电路）便是其中之一。它仅由一个电阻和一个电容组成，却完美诠释了"延时"与"滤波"这两个概念。

很多初学者往往只关注 MCU 的代码逻辑，却忽视了模拟前端的基础。当你按下复位键时，当传感器数据出现毛刺被平滑时，背后都是 RC 电路在默默工作。

核心：时间常数 τ

RC 电路是最基础的一阶动态电路。核心在于**时间常数** τ = R × C。

τ 代表了电压变化达到最终稳定值 63.2% 所需的时间。经过 5τ 充放电基本结束。

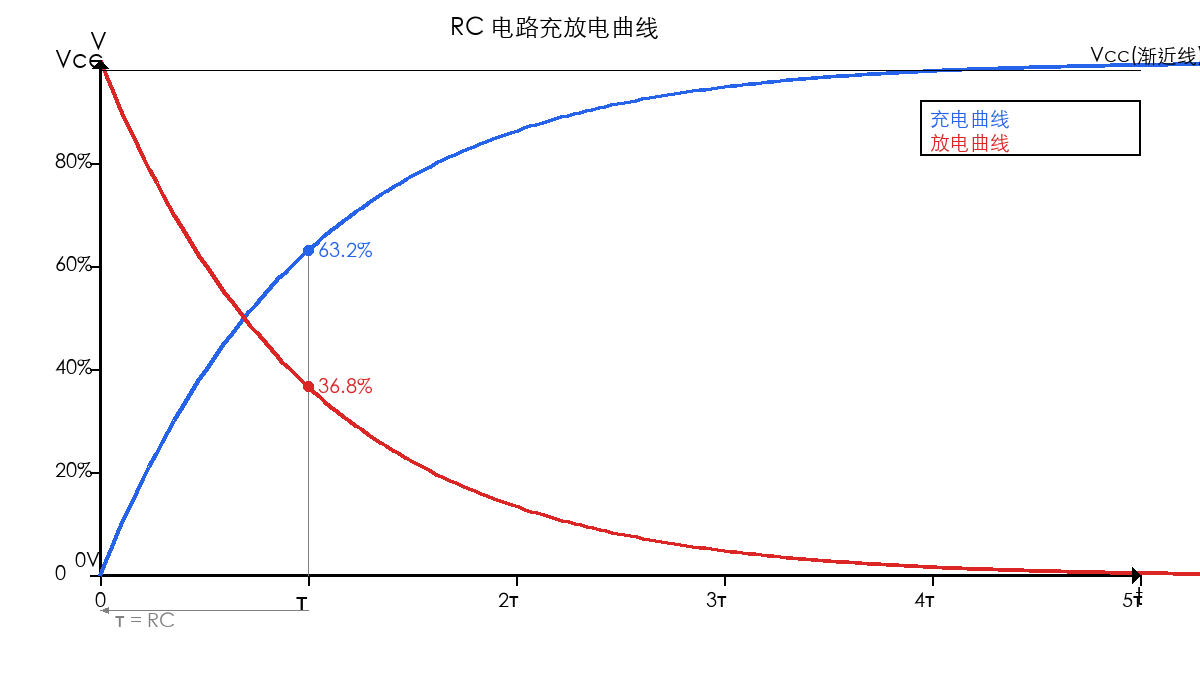

一、RC 充电过程

Vc(t) = Vcc × (1 - e^(-t/τ))

• t=0：Vc=0，电容短路
• t=τ：Vc≈0.632Vcc，电压上升约63%
• t→∞：Vc=Vcc，电容充满

二、RC 放电过程

Vc(t) = V0 × e^(-t/τ)

• t=0：Vc=V0
• t=τ：Vc≈0.368V0
• t→∞：Vc=0

三、延时电路

td = -τ × ln(1 - Vth/Vcc)

当 Vth=0.5Vcc 时，td≈0.693τ

应用：复位电路、LED缓亮、按键消抖

四、低通滤波器

fc = 1/(2πRC)

低频信号通过，高频信号衰减

应用：ADC前级抗混叠、PWM平滑

总结

一只电阻加一只电容，就是 RC 电路的全部。τ=R×C 是最关键的设计参数。

• 做延时：利用充电时间
• 做滤波：利用频率特性
